Protection DC pensée pour les installations solaires et industrielles

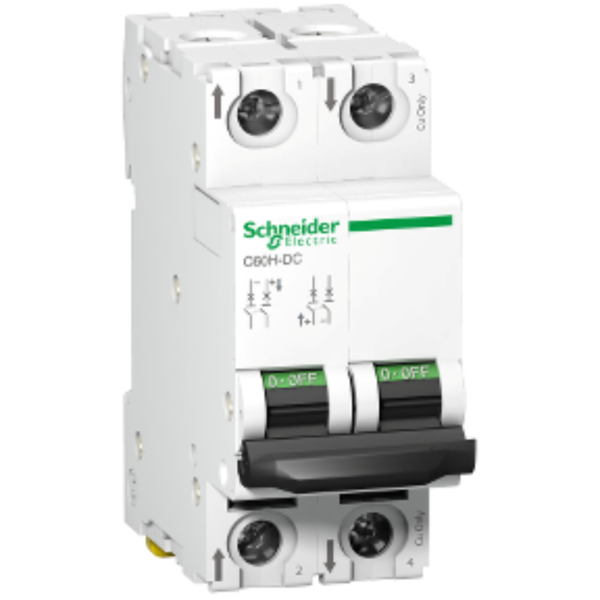

Le disjoncteur modulaire Schneider Electric Acti9 C60H-DC 2P 40A courbe C est conçu spécifiquement pour les circuits à courant continu (DC). Contrairement à un disjoncteur AC classique, il intègre une technologie de coupure adaptée à l’arc électrique DC, particulièrement persistant et difficile à éteindre. C’est le choix de référence pour protéger les câbles et équipements dans les installations photovoltaïques, les chargeurs de batteries, les tableaux DC industriels ou les systèmes embarqués.
La courbe C : le bon compromis pour charges résistives et légèrement inductives
La courbe de déclenchement C (entre 5 et 10 fois le courant nominal) répond aux exigences des circuits à charge modérée sans déclenchement intempestif à la mise sous tension. Elle protège efficacement les câbles tout en tolérant de courts appels de courant au démarrage des équipements. Avec 40A de courant nominal, ce disjoncteur couvre des installations de puissance significative : idéal pour les onduleurs DC, les chaînes de panneaux solaires ou les distributions secondaires en courant continu.
Acti9 C60H-DC : robustesse et modularité au rendez-vous
La gamme Acti9 de Schneider Electric est une référence mondiale en appareillage modulaire. Le C60H-DC se distingue par son haut pouvoir de coupure (jusqu’à 10 kA selon tension), son boîtier compact 2 modules DIN, et sa compatibilité avec les accessoires Acti9 (auxiliaires de signalisation, blocs différentiels, coffrets). La construction robuste et les contacts certifiés garantissent une durée de vie et une fiabilité conformes aux normes IEC 60947-2.
Installation simple, conformité garantie
Montage rapide sur rail DIN 35 mm. Le marquage clair et la conception compacte facilitent l’intégration dans tout coffret électrique ou tableau de distribution. La conformité aux normes en vigueur assure une installation conforme pour les professionnels de l’électricité et les installateurs de systèmes photovoltaïques.
- Type de courant : DC (courant continu)
- Nombre de pôles : 2P
- Courant nominal : 40 A
- Courbe de déclenchement : C (5 à 10 × In)
- Pouvoir de coupure : jusqu’à 10 kA (selon tension DC)
- Montage : rail DIN 35 mm
- Largeur : 2 modules (36 mm)
- Gamme : Acti9 C60H-DC
- Norme : IEC 60947-2
- Compatible avec accessoires Acti9
Général
| Marque | Générique |
| Gamme | Acti9 |
| Référence produit | C60H-DC |
| Désignation complète | Disjoncteur modulaire 2P 40A courbe C DC Acti9 C60H-DC |
| Type d'appareil | Disjoncteur modulaire |
| Norme applicable | IEC 60947-2 |
| Certification | CE, IEC |
| Usage principal | Installations DC : photovoltaïque, batteries, industriel |
Caractéristiques électriques
| Type de courant | DC (courant continu) |
| Nombre de pôles | 2P |
| Courant nominal (In) | 40 A |
| Courbe de déclenchement | C (5 à 10 × In) |
| Tension d'emploi maximale DC | 250 V DC (entre pôles) / 500 V DC (2P en série) |
| Pouvoir de coupure (Icu) | 10 kA à 125 V DC / 6 kA à 250 V DC |
| Pouvoir de coupure assigné (Ics) | 75 % de Icu |
| Courant de déclenchement magnétique | 5 à 10 × In (200 A à 400 A) |
| Protection thermique (surcharge) | Oui, bilame thermique |
| Protection magnétique (court-circuit) | Oui |
| Catégorie de service | A |
Installation et montage
| Type de montage | Rail DIN 35 mm (EN 60715) |
| Nombre de modules DIN | 2 modules (36 mm) |
| Position de montage | Vertical (recommandé) / horizontal accepté |
| Compatibilité accessoires | Oui : gamme Acti9 (auxiliaires, blocs OF/SD/MX, iOF) |
| Borne de raccordement | À vis, câbles rigides ou souples |
| Section de câble admissible | 1 à 25 mm² |
| Couple de serrage | 2,5 N·m |
Caractéristiques physiques
| Dimensions (L × H × P) | 36 × 85 × 78 mm (approx.) |
| Poids | Environ 250 g |
| Couleur boîtier | Gris / blanc cassé (standard Acti9) |
| Matériau boîtier | Plastique technique auto-extinguible |
| Indice de protection | IP20 (bornes protégées) |
| Température de fonctionnement | -25 °C à +70 °C |
| Température de stockage | -40 °C à +85 °C |
| Humidité relative | 95 % sans condensation |
